المقدمة
تلعب أنظمة التحكم بالمحركات الكهربائية دورًا حيويًا في مختلف التطبيقات الصناعية والتجارية، من المصانع وخطوط الإنتاج، إلى المباني التجارية وأنظمة التكييف. ومن بين أهم المكونات الأساسية في هذه الأنظمة، يأتي الكونتاكتور (Contactor) كعنصر رئيسي للتحكم في تشغيل المحركات وحمايتها وضمان كفاءتها.
رغم أن الكونتاكتور يبدو بسيطًا من حيث الشكل، إلا أن دوره أساسي في التحكم بالكهرباء عالية الجهد والتيارات الكبيرة. اختيار الكونتاكتور المناسب وصيانته بالشكل الصحيح يساهم في حماية المعدات من الأعطال وتقليل التكاليف التشغيلية.
في هذا الدليل الكامل، سنتعرف على الكونتاكتورات في أنظمة التحكم بالمحركات: تعريفها، مكوناتها، أنواعها، آلية عملها، معايير اختيارها، أهم تطبيقاتها، الأعطال الشائعة وطرق صيانتها.

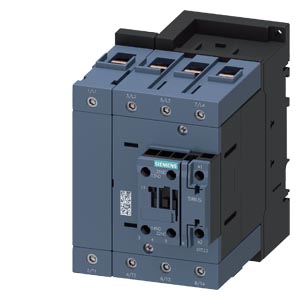

ما هو الكونتاكتور؟
الكونتاكتور هو مفتاح كهربائي يعمل بالتيار الكهرومغناطيسي، صُمم خصيصًا للتحكم في الأحمال الكبيرة مثل المحركات الكهربائية، أنظمة الإضاءة، السخانات، وضواغط الهواء.
أهم خصائص الكونتاكتور:
- يتحمل تيارات عالية تفوق قدرات الريليه العادي.
- يعمل عن طريق ملف كهرومغناطيسي يقوم بجذب نقاط التلامس وإغلاق الدائرة.
- يمكن تشغيله وإيقافه عن بُعد بسهولة عبر دوائر التحكم.
- يُستخدم بكثرة في دوائر التشغيل المباشر (DOL) ودوائر التحكم في المحركات ثلاثية الطور.
مكونات الكونتاكتور الرئيسية
يتكون الكونتاكتور من عدة أجزاء أساسية:
- الملف (Coil): يولد مجالًا مغناطيسيًا عند توصيله بالتيار، ليجذب قلب الكونتاكتور.
- القلب الحديدي المتحرك (Armature): يتحرك عند جذب الملف ويغلق نقاط التلامس.
- نقاط التلامس الرئيسية (Main Contacts): تتحمل تيار الحمل الرئيسي (المحرك).
- نقاط التلامس المساعدة (Auxiliary Contacts): تُستخدم في دوائر التحكم والإشارات (NO/NC).
- نوابض الإرجاع (Spring): تعيد القلب الحديدي لوضعه الطبيعي عند فصل التيار.
- غرفة إطفاء الشرارة (Arc Chamber): تقلل من الشرارة الكهربائية عند الفصل.
دور الكونتاكتور في أنظمة التحكم بالمحركات
يُعتبر الكونتاكتور حجر الأساس في دوائر تشغيل المحركات لعدة أسباب:
- تشغيل وإيقاف المحرك عن بُعد باستخدام دوائر تحكم منخفضة الجهد.
- حماية المحرك من الأحمال الزائدة عند دمجه مع مرحلات الحماية الحرارية (Overload Relay).
- تشغيل المحركات المتعددة بطريقة آمنة وفعّالة.
- إمكانية التشغيل الآلي عند ربطه مع أجهزة PLC أو المؤقتات الزمنية (Timers).
أنواع الكونتاكتورات في أنظمة المحركات
1. حسب نوع الحمل:
- كونتاكتورات للأحمال المقاومة (AC1): مثل السخانات والأفران.
- كونتاكتورات للأحمال الحثية (AC3): مثل المحركات ثلاثية الطور (الأكثر شيوعًا).
- كونتاكتورات للأحمال الثقيلة (AC4): للتطبيقات التي تتطلب تشغيل/إيقاف متكرر.
2. حسب جهد الملف (Coil Voltage):
- 24V DC / AC (للتحكم منخفض الجهد).
- 110V – 230V AC (شائع في المباني).
- 415V AC (في الأنظمة الصناعية).
3. حسب عدد الأقطاب:
- 2 قطب (Pole): للأحمال الصغيرة.
- 3 أقطاب: لتشغيل المحركات ثلاثية الطور.
- 4 أقطاب: لتشغيل أنظمة تحتاج لفصل المحايد (Neutral).
كيفية اختيار الكونتاكتور المناسب للمحرك
اختيار الكونتاكتور الصحيح يتطلب مراعاة عدة عوامل أساسية:
- تيار الحمل: يجب أن يتحمل الكونتاكتور تيار المحرك عند التشغيل العادي مع إضافة هامش أمان (20-30%).
- جهد التشغيل: مطابقة جهد نقاط التلامس مع جهد المحرك (مثلاً 380/415V للمحركات ثلاثية الطور).
- فئة الاستخدام (AC1/AC3/AC4): حسب نوع الحمل.
- جهد الملف: مطابق لدائرة التحكم (مثلاً 24V DC أو 230V AC).
- درجة الحرارة والبيئة: يجب اختيار كونتاكتور يتحمل الظروف البيئية (رطوبة، غبار، حرارة).
- الملحقات الإضافية: مثل نقاط مساعدة، وحدات حماية حرارية، أو غرف إطفاء شرارة.
تطبيقات الكونتاكتورات في تشغيل المحركات
1. دوائر التشغيل المباشر (DOL Starter):
أبسط طريقة لتشغيل محرك، حيث يوصل الكونتاكتور المحرك مباشرة بمصدر الكهرباء.
2. دوائر التشغيل بالنجم/مثلث (Star-Delta Starter):
تُستخدم لتقليل تيار البدء العالي للمحركات الكبيرة، باستخدام أكثر من كونتاكتور.
3. دوائر الانعكاس (Forward-Reverse):
لتشغيل المحرك في اتجاهين، باستخدام كونتاكتورين مع حماية بينية.
4. دوائر التحكم الآلي:
يُدمج الكونتاكتور مع مؤقتات (Timers) ومرحلات حماية (Relays) وأجهزة PLC لتشغيل المحركات بشكل أوتوماتيكي.
الأعطال الشائعة في الكونتاكتورات
- احتراق نقاط التلامس بسبب الأحمال العالية أو الشرارة المتكررة.
- تلف الملف (Coil Burn): نتيجة زيادة الجهد أو التشغيل المستمر.
- التصاق النقاط (Contact Welding): يؤدي إلى بقاء المحرك في وضع التشغيل.
- اهتزاز القلب الحديدي: بسبب تآكل النوابض أو انخفاض الجهد.
- ضوضاء عالية: نتيجة اتساخ أو اهتراء الأجزاء الداخلية.
طرق صيانة وإطالة عمر الكونتاكتور
- تنظيف الكونتاكتور بشكل دوري من الغبار.
- فحص نقاط التلامس والتأكد من عدم تآكلها.
- قياس مقاومة الملف للتأكد من سلامته.
- التأكد من أن التوصيلات محكمة لتفادي ارتفاع الحرارة.
- استبدال الكونتاكتور عند ملاحظة أي علامات احتراق أو تلف.
أسئلة شائعة (FAQs)
س1: هل يمكن استخدام الكونتاكتور بدلاً من الريليه؟
لا، لأن الريليه مخصص للتيارات الصغيرة بينما الكونتاكتور للتيارات العالية.
س2: ما العمر الافتراضي للكونتاكتور؟
يعتمد على نوع الحمل والتكرار، لكنه قد يصل إلى ملايين الدورات في الحالات المثالية.
س3: هل يمكن إصلاح الكونتاكتور المحترق؟
في بعض الحالات يمكن استبدال نقاط التلامس أو الملف، لكن غالبًا يُفضل تغييره لضمان الأمان.
س4: ما الفرق بين كونتاكتور AC و DC؟
كونتاكتور AC مخصص للتيارات المتناوبة بينما DC مخصص للتيارات المستمرة، ويختلف تصميم القلب الحديدي لمنع الاهتزاز.
الخاتمة
الكونتاكتورات ليست مجرد مفاتيح كهربائية، بل هي عنصر أساسي في أنظمة التحكم بالمحركات، تضمن الأمان والكفاءة والاستمرارية في العمل. اختيار الكونتاكتور المناسب يعتمد على معرفة تفاصيل الحمل، جهد التشغيل، فئة الاستخدام، والظروف التشغيلية.
ومن خلال الالتزام بمعايير الاختيار الصحيحة وإجراء الصيانة الدورية، يمكن إطالة عمر الكونتاكتور وضمان تشغيل المحركات بكفاءة عالية دون انقطاع.
إن كنت تعمل في المجال الصناعي أو الكهربائي، فإن فهم الكونتاكتورات واستخدامها بالشكل الأمثل هو خطوة أساسية نحو نظام كهربائي آمن وفعال.
